Лотки теплотрасс — купить железобетонные лотки в Минске

В этой категории представлены железобетонные лотки, предназначенные для устройства подземных каналов и защиты инженерных коммуникаций — теплотрасс, водопроводных и технологических трубопроводов, кабельных сетей. Изделия выпускаются по сериям 3.006.1-2.87 и 3.006.1-8. Вы можете подобрать лоток по маркировке, габаритным размерам, массе, серии и расчётной нагрузке. Продажа осуществляется в Минске с возможностью доставки по Беларуси.

Назначение железобетонных лотков

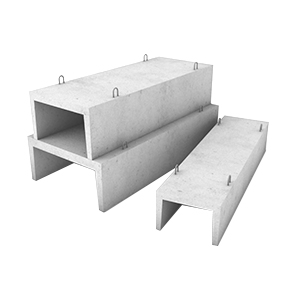

Лотки теплотрасс формируют канал для прокладки и защиты трубопроводов и других инженерных коммуникаций, проложенных под землёй. Они представляют собой П-образные железобетонные конструкции, которые воспринимают давление грунта (в пределах расчётного исполнения), защищают трубы от механических воздействий, организуют трассу и обеспечивают доступ к коммуникациям после снятия плит перекрытия.

Важно: каждая марка лотка рассчитана на определённые условия эксплуатации. Допустимая нагрузка и глубина заложения зависят от конкретного типоразмера и проектной документации.

Основные задачи лоткового канала:

защита трубопроводов от давления грунта и деформаций почвы;
предотвращение повреждений от механических воздействий;
организация трассы для прокладки инженерных сетей;
обеспечение доступа к коммуникациям для осмотра и ремонта;
отвод грунтовых и поверхностных вод.

Виды лотков теплотрасс

В зависимости от конструкции и назначения лотки для теплотрасс делятся на несколько основных групп.

Стандартные лотки — основные элементы канала, обеспечивающие защиту коммуникаций по всей длине трассы. Изготавливаются длиной 2970 мм или 2990 мм.

Доборные лотки — укороченные элементы (обычно длиной 720–740 мм), которые используются для заполнения оставшихся промежутков в канале или для корректировки общей длины трассы. В маркировке таких изделий присутствует буква «д».

Типы лотков по форме и назначению:

Тип/обозначение	Конструктивная особенность	Типичная задача	Что проверить перед заказом
Л	Прямоугольная форма	Прокладка прямолинейных участков теплотрасс и инженерных сетей	Размеры, нагрузка, серия
ЛК	Наличие закругления в нижней части внутренней полости	Каналы для кабельных и трубопроводных сетей	Внутренний проход, совместимость с плитами
ЛУ	Угловое исполнение	Изменение направления трассы	Угол поворота, габариты

Буквенное обозначение и логика маркировки зависят от серии и производителя — для каждой конкретной позиции расшифровка уточняется по паспорту изделия.

Как читать маркировку лотка

Маркировка железобетонных лотков теплотрасс может включать тип изделия, условные размеры и индекс расчётной нагрузки. Формат маркировки отличается у разных серий, поэтому для конкретной позиции расшифровку необходимо сверять с паспортом или альбомом серии.

Условный пример расшифровки (иллюстрация): маркировка Л-5-15/2

Л — тип изделия: лоток теплотрассы;
5 — порядковый номер типоразмера;
15 — расчётная вертикальная нагрузка (15 тс/м²);
/2 — длина лотка составляет половину от номинальных 6 метров, т.е. 3 метра.

Для изделий серии 3.006.1-8 маркировка может иметь иной формат, например ЛК 300.120.120-2, где цифры кодируют габаритные размеры. Приведённый пример носит справочный характер и не является универсальным стандартом для всех типов лотков.

Размеры и технические характеристики

При выборе лотков для теплотрасс следует обращать внимание на следующие параметры, которые указываются в карточках товара:

Наружная и внутренняя ширина — определяет габариты канала и проходное сечение для трубопроводов.
Высота — влияет на глубину заложения и защитные свойства конструкции.
Длина — стандартная длина составляет 2970–2990 мм, доборные элементы — 720–740 мм.
Толщина стенок — определяет прочность и несущую способность лотка.
Масса — критичный параметр для выбора транспорта и грузоподъёмной техники. Вес лотков может составлять от 190 кг для малых типоразмеров до 7730 кг для крупногабаритных изделий.
Объём бетона — расход материала и стоимость изделия.
Класс бетона — от В15 (М200) до В35 (М450).
Армирование — сталь классов A-I и A-III.
Допустимая нагрузка — несущая способность, указываемая в маркировке (в тс/м²).
Морозостойкость — от F100 до F300.
Водонепроницаемость — класс от W4 до W12.
Серия — 3.006.1-2.87 или 3.006.1-8.

Важно: проектный проход канала определяется внутренними размерами лотка, а логистика — наружными габаритами и массой.

Как подобрать лоток для проекта

Правильный подбор лотка — важный этап проектирования теплотрассы. Следуйте этому алгоритму:

Определите назначение сети — теплоснабжение, водоснабжение, канализация или кабельные линии.
Получите проектные размеры трубопроводов и теплоизоляции — наружный диаметр труб с учётом изоляции определяет минимальное проходное сечение лотка.
Предусмотрите монтажные зазоры — между трубой и стенками лотка должно оставаться пространство для монтажа и обслуживания.
Определите глубину заложения и нагрузки — от этого зависит расчётное исполнение лотка (несущая способность).
Выберите серию — лотки и плиты перекрытия должны быть совместимы по одной серии (3.006.1-2.87 или 3.006.1-8).
Проверьте совместимые плиты перекрытия — убедитесь, что для выбранного лотка есть плиты подходящего типоразмера.
Рассчитайте количество стандартных и доборных элементов — с учётом длины трассы и необходимости угловых участков.
Согласуйте транспорт и монтажную технику — исходя из массы и габаритов изделий.

Важно: копирайтер не даёт инженерный расчёт вместо проектировщика. Окончательный подбор лотков должен выполняться специалистом на основе проектной документации.

Плиты перекрытия и комплектующие

Канал теплотрассы обычно комплектуется не только лотками, но и совместимыми плитами перекрытия, которые укладываются сверху и обеспечивают герметичность конструкции. На поворотах, примыканиях и концах канала могут потребоваться доборные элементы.

Подбор плит перекрытия выполняется по той же серии, что и лотки, с учётом размеров, схемы опирания и требуемой нагрузки. Для герметизации канала или тоннеля используют плиты марок П, ПТ или ОП одного размерного ряда с лотками.

Схема «лоток + плита перекрытия + трубопровод»: лоток устанавливается на подготовленное основание, внутри прокладываются трубы на опорных подушках, сверху канал перекрывается плитами. Полученный короб обеспечивает надёжную защиту коммуникаций от внешних воздействий.

Подробнее о плитах перекрытия читайте в разделе «Плиты теплотрасс».

Требования к качеству и приёмке

При покупке лотков теплотрасс рекомендуется запросить у поставщика паспорт качества на партию, который содержит фактические характеристики изделий.

Чек-лист приёмки лотков на объекте:

наличие маркировки на каждом изделии, соответствующей заявленной;
соответствие геометрических размеров проекту и паспорту;
целостность граней и поверхностей — отсутствие сколов, трещин и раковин;
состояние монтажных петель или строповочных узлов (боковых отверстий);
отсутствие оголённой арматуры на поверхности;
комплектность сопроводительных документов (паспорт качества, сертификаты).

Конкретные допустимые дефекты и предельные отклонения следует проверять по нормативной документации серии изделия.

Доставка, разгрузка и хранение

Логистика железобетонных лотков имеет свои особенности, связанные с большим весом и габаритами изделий.

Подбор транспорта осуществляется исходя из длины и массы заказа. Для перевозки лотков используется грузовой автотранспорт соответствующей грузоподъёмности. Необходимо учитывать длину изделий (до 3 м) и возможность их размещения в кузове.

Крепление груза должно обеспечивать неподвижность лотков во время транспортировки во избежание повреждений.

Доступ большегруза на объект — необходимо предусмотреть подъездные пути и свободное пространство для манёвра.

Разгрузка производится краном или манипулятором. Лотки имеют боковые строповочные отверстия, через которые продеваются S-образные крюки для захвата. Конкретный способ строповки уточняйте по инструкции производителя.

Подготовка площадки — требуется ровное основание для складирования.

Хранение лотков осуществляется на деревянных прокладках, уложенных горизонтально, чтобы избежать деформаций и повреждений.

Что сообщить для расчёта доставки:

маркировка и типоразмер лотков;
количество изделий;
адрес объекта доставки;
состояние подъездных путей (грунт, асфальт, ограничения по ширине/высоте);
необходимость разгрузки (с указанием типа техники);
ограничения по времени или габаритам (например, работа в центре города).

От чего зависит цена лотков теплотрасс

Стоимость железобетонных лотков формируется под влиянием нескольких факторов:

Серия и типоразмер — определяют конструкцию и сложность изготовления.
Длина и масса — чем крупнее изделие, тем выше расход материалов и затраты на производство.
Расход бетона и арматуры — себестоимость.
Расчётное исполнение — лотки с более высокой несущей способностью требуют большего армирования и бетона более высокого класса.
Стандартный или доборный элемент — доборные лотки могут иметь индивидуальные размеры.
Объём партии — оптовые заказы, как правило, поставляются по более выгодной цене.
Наличие на складе или изготовление под заказ — товары со склада могут быть дешевле.
Доставка и разгрузка — логистические расходы включаются в итоговую стоимость.

Актуальные цены уточняйте у менеджеров — стоимость изделий регулярно обновляется.

Как заказать лотки теплотрасс

Для оформления заказа передайте менеджеру следующие данные:

маркировка или серия лотка (например, Л-5-15/2 или ЛК 300.120.120-2);
требуемые размеры (длина, ширина, высота);
необходимое количество стандартных и доборных элементов;
адрес объекта доставки;
потребность в плитах перекрытия, доборных элементах и разгрузке.

Менеджеры компании помогут подобрать лотки по проекту, рассчитать необходимое количество, согласовать условия доставки и ответить на все вопросы по качеству и документам.

Предоставляем паспорт качества на продукцию. Работаем с физическими и юридическими лицами, предлагаем различные способы оплаты, включая безналичный расчёт. Доставляем заказы по Минску и всей Беларуси.
